코인센서 동작형 전동기기

코인센서 동작형 전동기기 에 의해서 동작하는 전동기기의 의뢰 도면입니다.

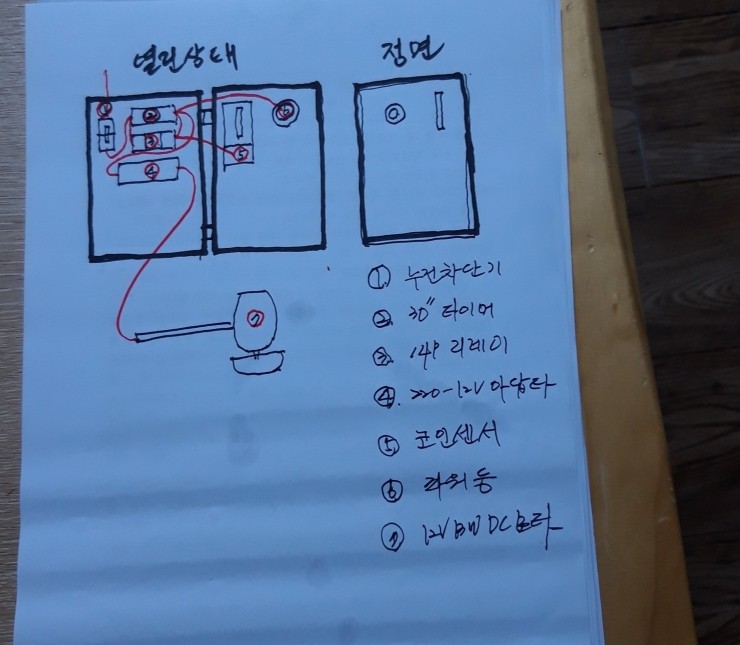

해당기기 의뢰 받은 코인센서 동작형 전동기기를 보고 작성한 전기 도면입니다.

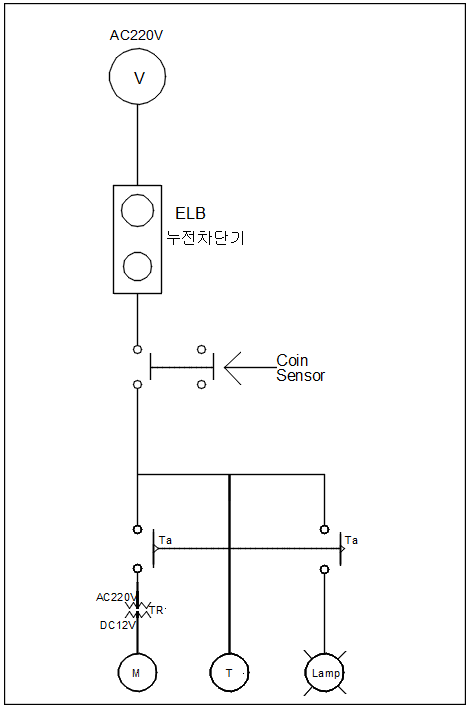

해당전기 시퀀스 도면 의 경우 11W DC 모터를 동작 시키기 위하여 KC인증을 받은 어뎁터를 사용하시는 것을 권장 드립니다.

해당 도면에 사용되는 전기 부품의 경우 Sensor, relay, 11Pin timer, Lamp, Adapter, 전선, 플러그, 누전차단기(ELB)로 분류 됩니다.

각각의 전기부품의 인증여부를 확인 하시고 단가가싼 중국산 제품을 사용하시는 경우

인증 비용대비 양산비용을 고려하여 국내 전기안전확인 인증을 받으시는 것을 권장 드립니다.

누전 차단기의 경우 해당 모터 와 Lamp 의 정격 전력의 합을 감당할수 있는 Trip 을 채택하면 됩니다.

또한 모터가 불에 의하여 영향을 받을 수있기 때문에 누설전류 발생시 차단이 가능한 차단기를 선정하시면 됩니다.

모터의 경우 KC인증을 받지 않은 모터를 사용하실 경우 전자파 적합성 인증시험을 진행하셔야 합니다.

또한 허용전류를 감안하여 전선의 굵기를 적합한것을 채택하시는것을 권장 드립니다.
